上海昌吉SYD-0719C-2自動車轍試驗儀（三輪科研高端型）

產品介紹

產品功能介紹

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》所規定的要求設計制造的、三輪科研升級型儀器，適用用于瀝青混合料的高溫抗車轍能力的測定和科學研究，也可用于現場瀝青混合料的高溫穩定性試驗和研究。

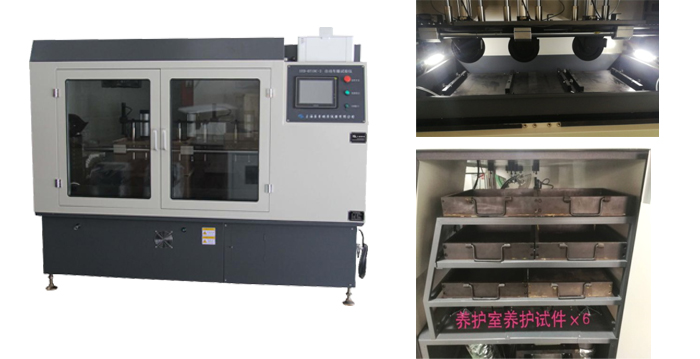

（試件養護示意圖）


一、主要技術特點

1、整機為落地式結構，設計有專門的傾斜式操作控制平臺，通過屏幕實現人機交互，對儀器動作進行控制。觀察清晰，操作方便。
2、采用內置式組合控制單元，具有機載A4激光打印機，無需通過電腦就可打印測試結果，測試過程自動控制，測試結果自動打印，為使用者即時保存試驗數據和試驗資料提供方便。

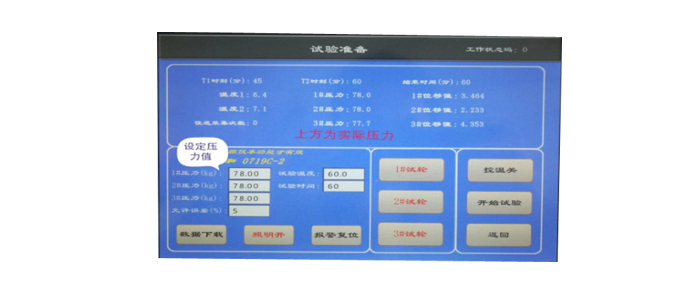

3、三輪各自設計有獨立的試輪壓力自動加載、自動測試及實時顯示技術，各輪均可用軟件自動調整試輪壓力，方便用戶根據需要設置加載壓力，監控實時壓力，為科學研究提供更方便的壓力加載方式，獲得更可靠的科研數據。
4、試驗時實時顯示時間與位移、時間與溫度變化曲線，為使用者研究瀝青混合料車轍特性提供研究依據。
5、工作室采用外循環加熱方式，設計有空氣循環系統，具有試輪電機防堵保護功能和加熱過熱系統保護功能，確保試驗在溫度場均勻的條件下完成，最大限度保障儀器工作的可靠性，使試驗數據更據科研價值。
6、設計有儀器常見故障顯示功能，通過查詢“幫助”界面可獲得正確的處理和解決方案。
7、機械結構采用輪動方式，與國外產品機械結構相同，試驗數據更接近實際情況。
8、獨有的四點數據采集系統，最大限度的保證了實驗結果的可靠、準確。

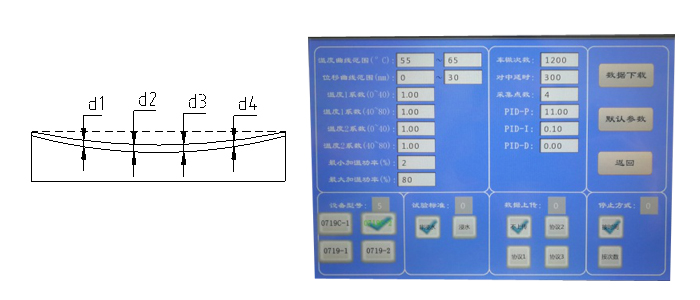

                                     （四點采集示意圖）


9、本儀器為三輪、科研型車轍試驗儀，可同時做三個試模的浸水或非浸水車轍試驗。
10、設備帶有USB接口,可將試驗數據拷貝到U盤等移動設備。


二、主要技術參數及指標

1、碾輪的碾壓速度：     (42±1)次/分（單程）
2、試驗小車運動距離：   (230±10)mm
3、碾輪的橡膠硬度：     78±2（HA）
4、碾輪與試模接觸壓強： (0.7±0.05)MPa（60℃時），可調范圍0.5～1.2（MPa）
5、位移的測量范圍：     (0～30)mm
6、位移的測量精度：     小于±0.01mm
7、試驗時間：           (60～240)min
8、恒溫箱的控制范圍：   室溫～80℃（可任意設定）
9、溫度測量精度：       ±0.1℃
10、工作倉控溫精度：    ±0.5℃
11、試模倉控溫精度：    ±0.5℃
12、工作方式：          浸水試驗和非浸水試驗
13、溫度測量通道數量：  2個
14、位移傳感器 :        3個
15、可同時做試件數量：  3個
16、試件的養護個數：    9個
17、工作電源：          AC380V、50Hz，10A，三相五線制
18、試模尺寸：          300mm×300mm×50mm（標準）/30mm～100mm（可選）
19、整機的重量：        800kg
20、整機的外型尺寸：    2200mm×960mm×1680mm（長×寬×高）


產品配置清單

一、SYD-0719C-2 自動車轍試驗儀(三輪科研型)裝箱清單（出廠標配）

序號	名稱	單位	數量	備注
1	車轍試驗儀主機	臺	1
2	打印機	臺	1
3	接地線	根	1
4	U盤	個	1
5	空氣壓縮機	臺	1
6	氣管	米	5
7	試模	付	9	見特別說明
8	使用說明書	份	1
9	合格證書	份	1
10	產品保修卡	份	1
