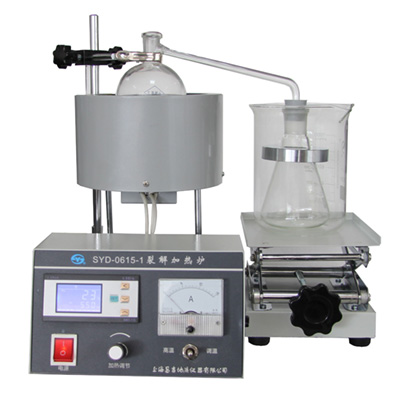

上海昌吉SYD-0615-1型裂解加熱爐

本儀器是根據中華人民共和國石化行業標準SH/T 0425-2003《石油瀝青蠟含量測定法》、和中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0615- 2011《瀝青蠟含量試驗(蒸餾法)》中對裂解燃燒爐的要求設計制造的，是本公司“SYD-0615瀝青蠟含量試驗器”的配套專用設備，也可用于其

產品介紹

產品功能介紹

一、主要技術特點

1、本儀器采用電加熱形式，既可恒溫控制在550℃±10℃，加熱功率又可連續調節，滿足對試樣蒸餾的需要。
2、本儀器采用加熱爐和升降臺分別獨立、使用中又可合二為一成整體的設計，使用方便。
3、加熱爐外圈采用人性化的隔熱設計，減少熱輻射對操作者的影響。
4、溫控儀采用液晶顯示、單片機控制技術，技術先進，超調小，常溫下達到550℃±10℃恒溫僅需15分鐘。

二、主要技術參數及指標

1、工作電源： AC（220±10%）V，50Hz。
2、電爐加熱功率： 2000W。
3、加熱控制：固態調壓模塊無級調壓控制。
4、恒溫控制： 550℃±10℃
5、環境溫度： ≤35℃。
6、相對濕度： ≤85%。
7、整機功耗：不大于2100W。
8、外形尺寸：加熱爐：220㎜×330㎜×400㎜（長×寬×高）；
升降臺：150㎜×1750㎜×120㎜（長×寬×高）。
9、儀器凈重： 5㎏。

產品配置清單

一、SYD-0615-1型裂解加熱爐儀器配套清單（出廠標配）

序號	名稱	單位	數量	備注
1	裂解加熱爐	臺	1
2	升降臺	臺	1
3	立柱	根	1
4	夾持器	副	1
5	電爐蓋板	件	1
6	使用說明書	份	1
7	合格證書	份	1
8	產品保修卡	份	1

產品維護保養

SYD-0615-1型裂解加熱爐
操作規程和使用維護說明

一、安裝調試操作規程

特別提醒：
本儀器為高溫試驗儀器，使用時需特別注意謹慎操作，防止燙傷！
1、使用本儀器前應仔細閱讀使用說明書。
2、仔細閱讀標準SH/T0425和JTJ052中的T0615，了解并熟悉標準所闡述的試驗方法、試驗步驟和試驗要求。
3、按標準所規定的要求，準備好試驗用的各種試驗器具、材料等，將各玻璃器皿、儀器清洗干凈并烘干。
4、檢查本儀器的工作狀態，使其符合說明書所規定的工作環境和工作條件。
5、檢查本儀器的外殼，必須處于良好的接地狀態，外接電源必須有良好的接地端。
6、按照圖1所示及標準規定的要求，搭試好蒸餾裝置，并注意蒸餾燒瓶居于加熱爐的正中。
7、接通電源，控制面板電流表即有指示，根據實驗要求，按順時針方向調節加熱調節旋鈕，電流表上顯示的電流值隨之增加，爐體溫度上升。按照標準規定的要求選擇合適的工作電流，控制好蒸餾的速度。
8、試驗結束后，應及時關閉電源，待儀器完全冷卻后方可進行后續操作。
警告：試驗結束后，切不可馬上用手直接去拿加熱爐上的試驗器皿，否則將受到傷害！
9、儀器較長時間不用時，應置于通風、干燥、無腐蝕性氣體的環境中。
警告：儀器出現電氣故障時，應及時關閉電源開關，切斷電源，請專業人員檢修，防止發生意外！

序號	常見故障	原因	排除方法
1	電源指示燈不亮	停電指示燈壞	檢查供電電源更換開關
2	電流表不指示	電熱絲燒斷保險絲燒斷	更換加熱電爐絲更換保險絲
3	電流表振蕩（或突跳）	470KΩ實芯電位器阻值變化	微調電路板上的100K實芯電位器
