上海昌吉SYD-XY150-1型瀝青混合料旋轉壓實儀
本儀器是參照中華人民共和國交通行業標準JT/T 724-2008《旋轉壓實儀》、JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0736-2011《瀝青混合料旋轉壓實試件制作方法（SGC）》規定的要求，及美國材料實驗協會ASTM D6925標準、美國各州公路與運輸官員協會AASHTO T312標準等，并吸收了各國旋轉壓實儀的先進
產品介紹
產品功能介紹
本儀器是參照中華人民共和國交通行業標準JT/T 724-2008《旋轉壓實儀》、JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0736-2011《瀝青混合料旋轉壓實試件制作方法（SGC）》規定的要求，及美國材料實驗協會ASTM D6925標準、美國各州公路與運輸官員協會AASHTO T312標準等，并吸收了各國旋轉壓實儀的先進技術設計制造的。適用于用電氣動式旋轉壓實法成型&pHi;150mm或&pHi;100mm（另行選購）瀝青混合料、乳化瀝青及冷再生混合料圓柱體試件的壓實成型，以供實驗室進行瀝青混合料物理力學性質的試驗。一、主要技術特點
1、采用高硬度優質鋼作為框架，確保精確的角度控制。2、電氣動式伺服控制調節，壓實過程中能測量并實時顯示試模旋轉的角度、壓實壓力、試件壓實度、旋轉次數等重要參數。

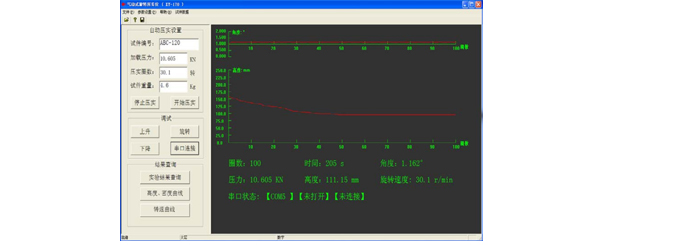

3、彩顯觸摸控制系統，可直接與計算機連接，通過接口微機可顯示各種曲線圖表，并與觸摸屏實現無擾連接，共同對儀器實施控制。
4、可輕松設定旋轉壓實角度、壓實壓力、旋轉速度、旋轉次數等測試參數，并對壓實實驗結果進行保存、繪圖、打印等操作。
5、具有兩種操作模式完成壓實成型：① 預設旋轉次數，② 預設指定高度。
6、一體化內置脫模器。
7、對試模旋轉工作室進行加熱保溫（另行選配）。
二、主要技術參數及指標
1、旋轉壓實位移范圍： （0～250）mm2、成型試件高度范圍： （50～170）mm
3、旋轉壓實位移精度： ＜0.10mm
4、旋轉壓實角度： （0～2）°、±0.02°可調，出廠時設置為
1.16°±0.02°（內角），可定制更大角度
5、旋轉壓實壓力： （0～1000）KPa±3%可調，出廠時設置為
（600±2%）KPa，可定制更大壓力
6、旋轉速度： （30±0.3）r/min，可定制連續可調轉速
7、旋壓次數： （0～999）次
8、位移測量： （0～220）mm
9、試模尺寸： 標準配置&pHi;150mm，可另行訂做Φ100mm
10、施加壓力方式： 氣缸
11、儀器凈尺寸： 850mm×640mm×1800mm（長×寬×高）
12、儀器外包裝箱尺寸： 1000mm×800mm×1950mm（長×寬×高）
13、工作電源： AC（220±10%）V、50Hz
14、整機功耗： 1000W
15、整機重量： 350kg
產品配置清單
一、SYD-XY150-1瀝青混合料旋轉壓實儀儀器配套清單（出廠標配）
| 序號 | 名 稱 | 單位 | 數量 | 備 注 |
| 1 | SYD-XY150-1瀝青混合料旋轉壓實儀（主機） | 臺 | 1 | |
| 2 | φ150㎜標準試模 | 套 | 1 | |
| 3 | 高度標定塊 | 塊 | 1 | |
| 4 | U盤（空，用于拷貝試驗數據） | 個 | 1 | |
| 5 | 氣泵 | 個 | 1 | |
| 6 | 氣管 | 米 | 5 | |
| 7 | 試驗紙 | 張 | 若干 | |
| 8 | 使用說明書 | 份 | 1 | |
| 9 | 合格證書 | 份 | 1 | |
| 10 | 產品保修卡 | 份 | 1 |
